防静电地坪静电接地系统的施工要点及检测验收

在易燃易爆化工产品、静电敏感的电子元件、组件及精密数控加工等生产场所,静电严重威胁着我们的生产安全,为了消除静电所产生的危害就必须采取有效的防静电措施,因此防静电地坪因运而生。在存在静电安全隐患的生产场所,防静电地坪的静电接地系统可以将所有产生静电的设备有效接地,从而避免聚积在设备和人体上的静电电荷达到危险电位,从而保证我们的生产安全。今天就随小编一起来了解防静电地坪的静电接地系统施工要点及检测验收。

静电接地系统由防静电地面面层下设置的静电接地网、接地干线、接地装置等组成。通常还包括接地支线和连线,即凡是以防静电为目的的一切连接件组成的系统,统称为静电接地系统。静电接地系统的接地电阻在国内外的各种规范里不尽相同,有的、10Ω的、100Ω的,在实际应用中通常我们采用的接地电阻值为10Ω

在这里我们特殊强调一下,静电接地系统严禁与避雷针的杆塔、架空避雷线的端部,架空避雷网的支柱及其引下线连接。

不同场所,防静电地坪静电接地系统与其他接地系统如何连接?

在对静电敏感的电气或电子类产品的生产场所,防静电地面的接地系统可与其他类别的接地系统共用接地装置,但不宜共用接地干线,其接地电阻值应满足其中最小电阻值的规定。

在一般防静电要求的场所,防静电地面的接地系统可与其他类别接地系统等电位连接。这里所说的一般是指该场所中静电接地系统局部反馈回来的高压,不会对人身安全、产品、仪器和设备产生严重后果;所谓的其他接地系统,包括具有防雷电功能的接地系统;所谓等电位连接,就是将静电接地就近与其他接地进行连接。共用接地系统的接地电阻应满足其中最小电阻值的要求,一般为10Ω

静电接地网与接地干线的连接必须牢固,每块地面的接地网与接地干线的连接不应少于2;超过100m²的防静电地面的接地网应增加与接地干线的连接点。

当现场采用铜箔带铺设接地网时,由于铜箔带很薄而且强度低,因此铜箔网与接地干线之间,应采用宽30mm、厚1mm的铜质过渡板连接,铜板的上端应与接地干线焊接或压接,铜板的下端应埋入地面面层之下,并与铜箔网锡焊;过渡板应可靠的固定在踢脚板上。

现场采用铜带、钢丝、钢带铺设接地网时,其接地引出线可与接地干线焊接或压接,压接的接触面积不应小于25mm²

接地网的引出端应避开人流、物流集中的区域。

防静电地坪的静电检测包括哪几项呢?

在防静电地坪的施工中,地坪的防静电指数是否达到施工方案中提到的指标,是考核最终施工合格与否的重要标准之一,那么防静电地坪的静电检测包括哪几项呢?

一般防静电地坪检测静电标准包括点对点电阻、系统电阻、接地电阻、表面电阻、体积电阻这五部分。

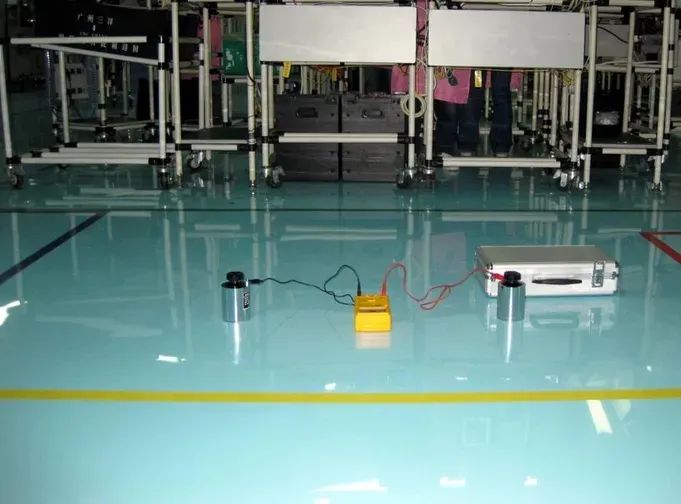

点对点电阻:材料两点间的电阻,在一给定通电时间内,施加材料表面任一两点间的直流电压与流过这两点间直流电流之比。

系统电阻:是被测物体测试表面与被测物体接地点之间电阻总和。

接地电阻:被接地体与地零电位面之间接地引线电阻、接地极电阻、接地极与土壤之间电阻和土壤的溢流电阻之和。

表面电阻:在一给定的通电时间之后,施加于材料表面上的标准电极之间的直流电压对于电极之间的电流的比值,在电级上可能的极化现象忽略不计。

体积电阻:在一给定的通电时间之后,施加于与一块材料的相对两个面上相接处的两个引入电极之间的直流电压对于该两个电极之间的电流的比值,在该两个电极上可能的极化现象忽略不计。
